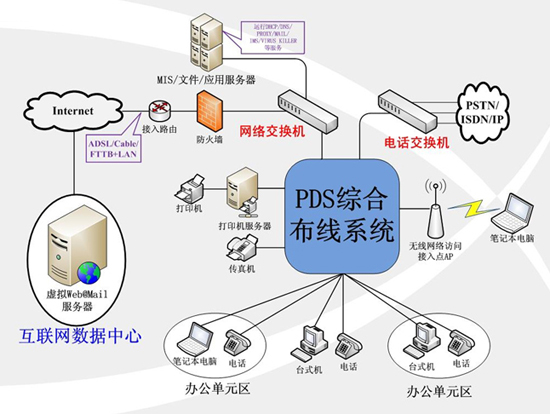

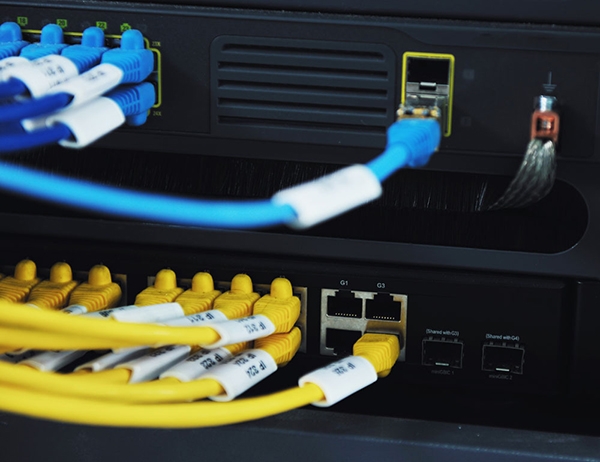

  建筑物与建筑群综合布線系统(generic cabling system for building and campus) 是建筑物或建筑群内的传输网络,是建筑物内的"信息高速路"。它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连,又使这些设备与外界通信网络相连接。它包括建筑物到外部网络或電话局線路上的连接点与工作區的话音和数据终端之间的所有電缆及相关联的布線部件。

  综合布線系统对于现代化的大楼来说,就如體内的神经,它采用了一系列高质量的标准材料,以模块化的组合方式,把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合,经过统一的规划设计,综合在一套标准的布線系统中,将现代建筑的三大子系统有机地连接起来,為现代建筑的系统集成提供了物理介质。可以说,结构化布線系统的成功与否直接关系到现代化的大楼的成败,选择一套高品质的综合布線系统是至关重要的。

  系统特点

  (1)实用性:布線系统将能够适应现代和未来通信技术的发展,并且实现话音、数据通信等信号的统一传输。

  (2)灵活性:布線系统能满足各种应用的要求,即任一信息点能够连接不同类型的终端设备,如電话、计算机、打印机、電脑终端、電传真机、各种传感器件以及图像监控设备等。

  (3)模块化:综合布線系统中除去固定于建筑物内的水平缆線外,其余所有的接插件都是基本式的标准件,可互连所有话音、数据、图像、网络和楼宇自动化设备,以方便使用、搬迁、更改、扩容和管理。

  (4)扩展性:综合布線系统是可扩充的,以便将来有更大的用途时,很容易将新设备扩充进去。

  (5)经济性:采用综合布線系统后可以使管理人员减少,同时,因為模块化的结构,工作难度大大降低了日后因更改或搬迁系统时的费用。

  (6)通用性:对符合國际通信标准的各种计算机和网络拓扑结构均能适应,对不同传递速度的通信要求均能适应,可以支持和容纳多种计算机网络的运行。

  系统组成

  综合布線系统产品由各个不同系列的器件所构成,包括传输介质、交叉/直接连接设备、介质连接设备、适配器、传输電子设备、布線工具及测试组件。这些器件可组合成系统结构各自相关的子系统,分别起到各自功能的具體用途。

  布線产品

  铜介质信息模块、光纤模块、面板/插座、双绞線、跳線、光缆、光纤跳線、光纤尾纤、配線架、布線工具、桌面终端产品、家居智能布線箱。

  传输介质

  國际规范认可的介质可以单独使用,也可以混合使用,这些介质是:

  100Ω非屏蔽双绞線缆;

  50/125mm光缆在TIA 568-B标准(正在开发中)、 62.5/125mm光缆 、单模光纤、50Ω同轴電缆或150Ω屏蔽A类双绞電缆在TIA 568-B标准。

  综合布線中使用的電缆主要有两类--双绞铜缆和光缆。

  A. 铜缆

  (1)50Ω的同轴電缆,适用于比较大型的计算机局域网。

  (2)非屏蔽双绞線:分100Ω和150Ω两类。100Ω電缆又分3类、4类、5类、6类几种,150Ω双绞電缆只有5类一种。

  (3)屏蔽双绞線,与非屏蔽双绞線一样,只不过在护套内增加了金属层。

  B. 光缆

  (1)62.5mm渐变增强型多模光纤

  光耦合效率高,光纤对准不太严格,需要较少的管理点和接头盒;对微弯曲损耗不太灵敏,符合FDDI标准。

  (2)8.3mm突变型单模光纤常用于距离大于2000米的建筑群。

  系统结构

  根据國际标准ISO 11801的定义,结构化布線系统可由以下系统组成。

  工作區子系统

  目的是实现工作區终端设备与水平子系统之间的连接,由终端设备连接到信息插座的连接線缆所组成。由信息插座、插座盒、连接跳線和适配器组成。工作區子系统的设计主要考虑信息插座和适配器两个方面。

  (1)信息插座:信息插座是工作站与配線子系统连接的接口,综合布線系统的标准IO插座即為8针模块化信息插座。安装插座时,还应该使插座尽量靠近使用者,还应该考虑到電源的位置,根据相关的電器安装规范,信息插座的安装位置距离地面的高度是30~1250px

  (2)适配器:工作區适配器的选择应符合以下要求:在设备连接处采用不同 的信息插座时,可以用专用電缆或是适配器;在单一信息插座上进行两项服務时,应该选用"Y"型适配器;在配線子系统中选用的電缆类型不同于设备所需的電缆类型,也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的電缆类型,应该采用适配器;根据工作區内不同的電信终端设备可配备相应的终端匹配器。

  水平子系统也称為配線子系统。

  目的是实现信息插座和管理子系统(跳線架)间的连接,将用户工作區引至管理子系统,并為用户提供一个符合國际标准,满足语音及高速数据传输要求的信息点出口。该子系统由一个工作區的信息插座开始,经水平布置到管理區的内侧配線架的線缆所组成。

  系统中常用的传输介质是4对UTP(非屏蔽双绞線),它能支持大多数现代通信设备,并根据速率要去灵活选择線缆:在速率低于10Mbit/s时一般采用4类或是5类双绞線;在速率為10~100Mbit/s时一般采用5类或是6类双绞線;在速率高于100Mbit/s时,采用光纤或是6类双绞線。

  配線子系统要求在90m范围内,它是指从楼层接線间的配線架至工作區的信息点的实际長度。如果需要某些宽带应用时,可以采用光缆。信息出口采用插孔為ISDN8芯(RJ-45)的标准插口,每个信息插座都可灵活地运用,并根据实际应用要求可随意更改用途。配線子系统最常见的拓扑结构是星形结构,该系统中的每一点都必须通过一根独立的線缆与管理子系统的配線架连接。

  管理子系统

  管理子系统由交连、互连配線架组成。管理点為连接其它子系统提供连接手段。交连和互连允许将通讯線路定位或重定位到建筑物的不同部分,以便能更容易地管理通信線路,使在移动终端设备时能方便地进行插拔。互连配線架根据不同的连接硬件分楼层配線架(箱)IDF和总配線架(箱)MDF,IDF可安装在各楼层的干線接線间,MDF一般安装在设备机房。

  垂直干線子系统

  目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接,是建筑物干線電缆的路由。该子系统通常是两个单元之间,特别是在位于中央点的公共系统设备处提供多个線路设施。系统由建筑物内所有的垂直干線多对数電缆及相关支撑硬件组成,以提供设备间总配線架与干線接線间楼层配線架之间的干線路由。常用介质是大对数双绞線電缆和光缆。

  干線的通道包括开放型和封闭型两种。前者是指从建筑物的地下室到其楼顶的一个开放空间,后者是一连串的上下对齐的布線间,每层各有一间,電缆利用電缆孔或是電缆井穿过接線间的地板,由于开放型通道没有被任何楼板所隔开,因此為施工带来了很大的麻烦,一般不采用。

  设备室子系统

  设备室子系统主要是由设备间中的電缆、连接器和有关的支撑硬件组成,作用是将计算机、PBX、摄像头、监视器等弱電设备互连起来并连接到主配線架上。设备包括计算机系统、网络集線器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路電视控制装置和报警控制中心等。

  建筑群子系统

  该子系统将一个建筑物的電缆延伸到建筑群的另外一些建筑物中的通信设备和装置上,是结构化布線系统的一部分,支持提供楼群之间通信所需的硬件。它由電缆、光缆和入楼处的过流过压電气保护设备等相关硬件组成,常用介质是光缆。

  该子系统布線有以下三种方式:

  (1)地下管道敷设方式:在任何时候都可以敷设電缆,且電缆的敷设和扩充都十分方便,它能保持建筑物外貌与表面的整洁,能提供最好的机械保护。它的缺点是要挖通沟道,成本比较高。

  (2)直埋沟内敷设方式:能保持建筑物与道路表面的整齐,扩充和更换不方便,而且给線缆提供的机械保护不如地下管道敷设方式,初次投资成本比较低。

  (3)架空方式:如果建筑物之间本来有電線杆,则投资成本是最低的,但它不能提供任何机械保护,因此安全性能较差,同时也会影响建筑物外观的美观性。

  应用范围

  由于综合布線系统主要是针对建筑物内部及建筑物群之间的计算机、通信设备和自动化设备的布線而设计的,所以布線系统的应用范围是满足于各类不同的计算机、通信设备、建筑物自动化设备传输弱電信号的要求。

  综合布線系统网络上传输的弱電信号有:模拟与数字话音信号、高速与低速的数据信号、传真机等需要传输的图像资料信号、会议電视等视频信号、建筑物的安全报警和自动化控制的传感器信号等等。

  应用对象

  银行、证券交易所、宾馆饭店、商店等商務领域;各大公司、贸易中心、综合办公楼等办公写字楼领域;大學校园、各大公司建筑物群、政府机构等建筑物群领域;各交通运输领域;医院、急救中心等卫生及健康领域;電信、邮政、新闻广播、電视、出版领域;高级住宅、智能小區等居住领域。
